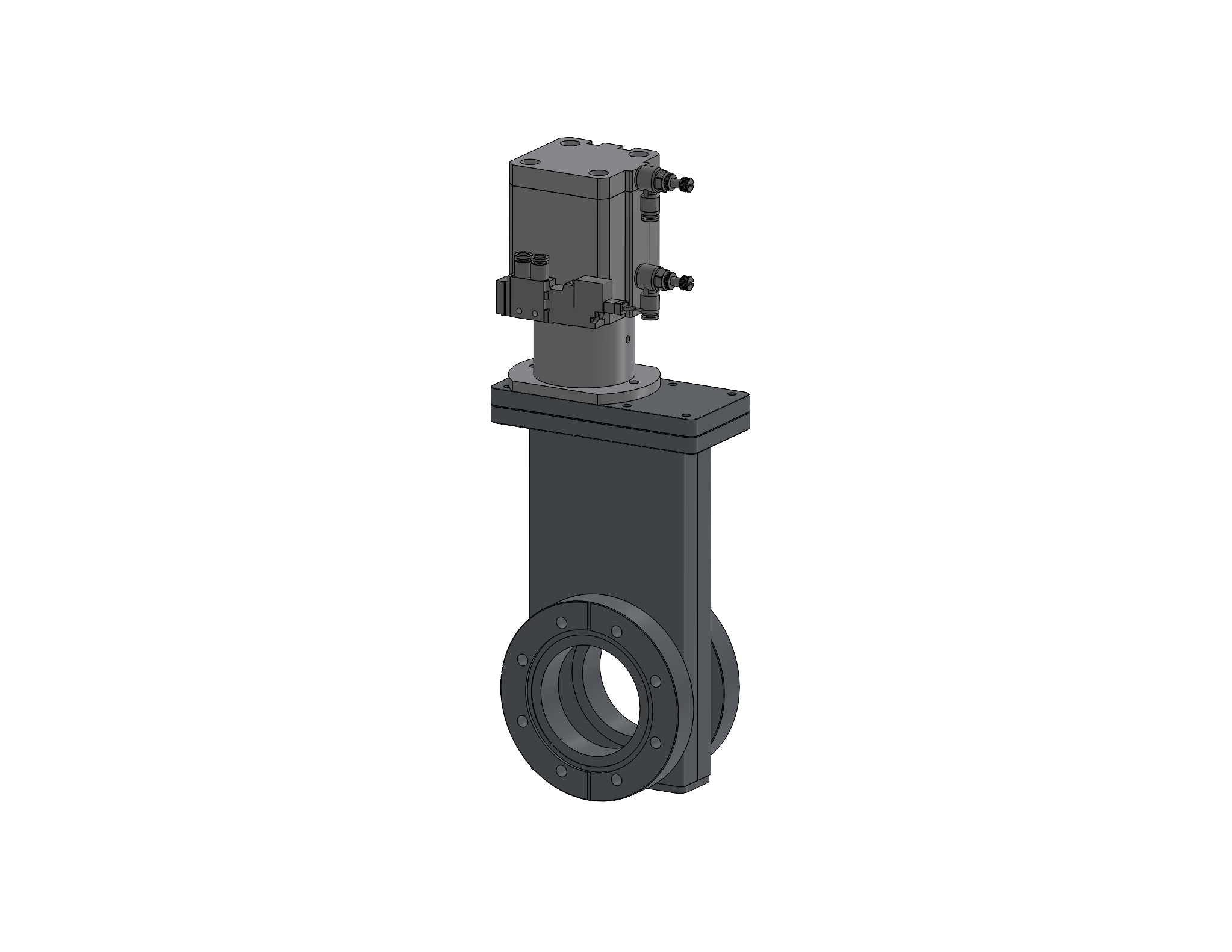

G2500, Pneumatic Gate Valve, Metal Seal Bonnet
- PNEUMATIC ACTUATION
- 4.50″ O.D. C.F. FLANGE
- WELDED BELLOWS
- VITON GATE AND BONNET SEAL
- RESPONSE TIME: < 2 SEC
- OPERATING PRESSURE RANGE: 1X10-10 MBAR TO 1400 MBAR
- DIFFERENTIAL PRESSURE AT OPENING: < 30 MBAR
- DIFFERENTIAL PRESSURE ON THE GATE: < 1400 MBAR
- LEAK RATE: < 1X10-10 MBAR L/SEC
- CYCLES TO FIRST SERVICE: 250,000
- TEMPERATURE FOR VALVE BODY: < 200 C
- BAKE TEMPERATURE: < 150 C (CLOSE) & < 200 C (OPEN)
- OPERATING PRESSURE (N2): ~4-7 KGF/CM2
- 316 SST/304 SST CONSTRUCTION/ACTUATOR: AL 6061-T6
